Особенности монтажа медных трубопроводов

Для монтажа медных трубопроводов используется пайка, вальцовка, а также обжимные фитинги.

Пайка

Самым распространенным способом соединения медных трубопроводов является пайка. При пайке производится нагрев стыкуемых элементов до температуры плавления припоя (участка трубы и соответствующего медного фитинга под пайку). Далее в место стыка добавляется припой. Перед соединением трубы и фитинга поверхности зачищаются, обезжириваются, а также может наноситься мягкий флюс. В качестве припоя используются прутки из медных сплавов без или с содержанием в составе серебра. Чем больше серебра в припое, тем лучше будет качество соединения и чистота стыка. Для того, чтобы избежать нежелательного окисления внутренней поверхности трубопровода, а следовательно и уменьшить трудозатраты и количество материалов для очистки трубопровода после монтажа применяют поддув инертным газом во внутреннюю полость трубопровода во время пайки. После окончания монтажа трубопровод подвергают пневматическим испытанием и тем самым испытывают на прочность и герметичность. Если трубопровод успешно прошел испытания его промывают. Для промывки используют воду, мыльные растворы и хладон 141B. Хладон в большей степени выступает как обезжириватель. После обезжиривания очень важно качественно продуть трубопровод инертным газом, чтобы в трубопроводе не осталось следов хладона, который может попасть к пациенту после запуска системы.

Вальцовка

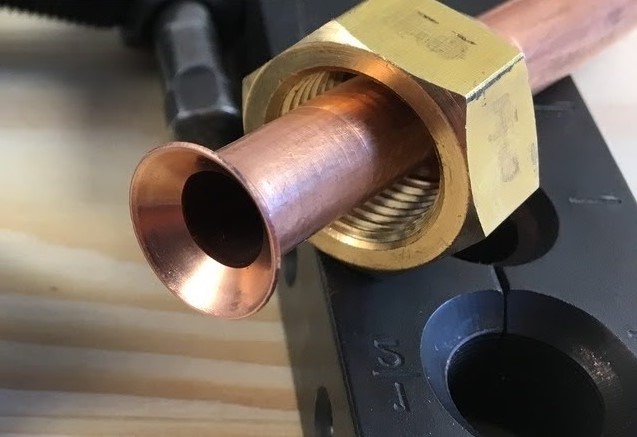

Вальцовкой называют направленную деформацию стенок трубы для изменения формы и/или сечения трубы, необходимое для стыковки с другими участками трубы или фитингами. Данный метод используется реже из-за трудоемкости манипуляций при монтаже, но является почти незаменимым в случаях, когда газопламенные работы невозможны по каким либо причинам.

Монтаж по средствам обжимных фитингов

Монтаж с помощью обжимных фитингов чаще всего применяется в местах, где газопламенные работы невозможны, в сложных системах газораспределения, коллекторах и в местах где на малую длину трубы приходится большое количество соединений и ответвлений. Использование обжимных фитингов исключает термические деформации и структурные изменения в теле трубы, исключает окисление и загрязнения внутренней поверхности трубы, а также сохраняет первозданный эстетичный внешний вид элементов конструкции.

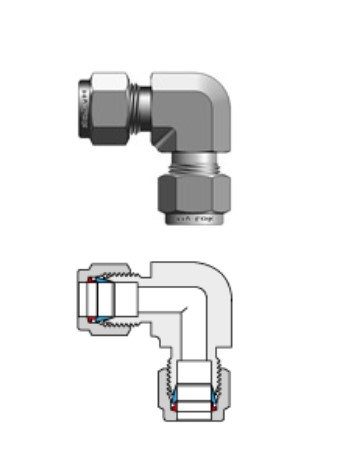

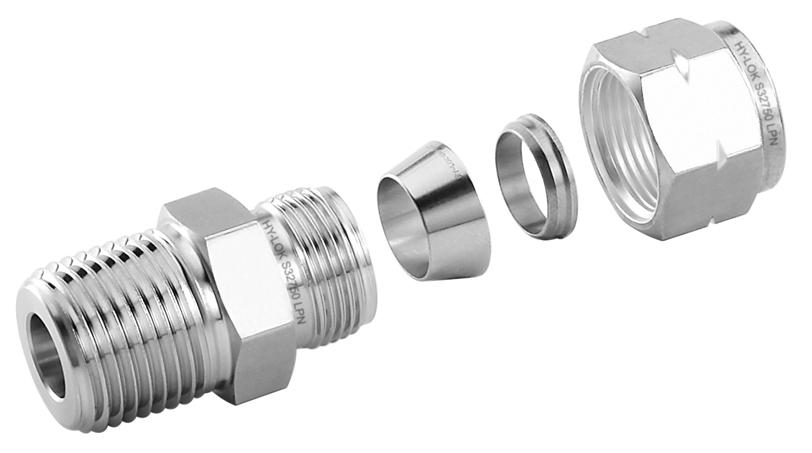

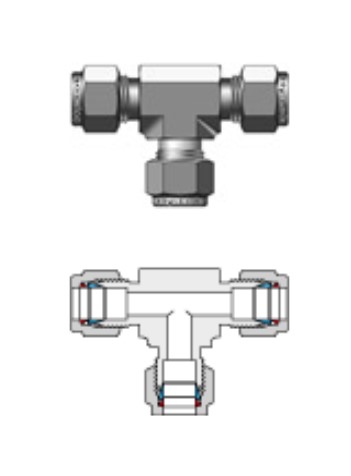

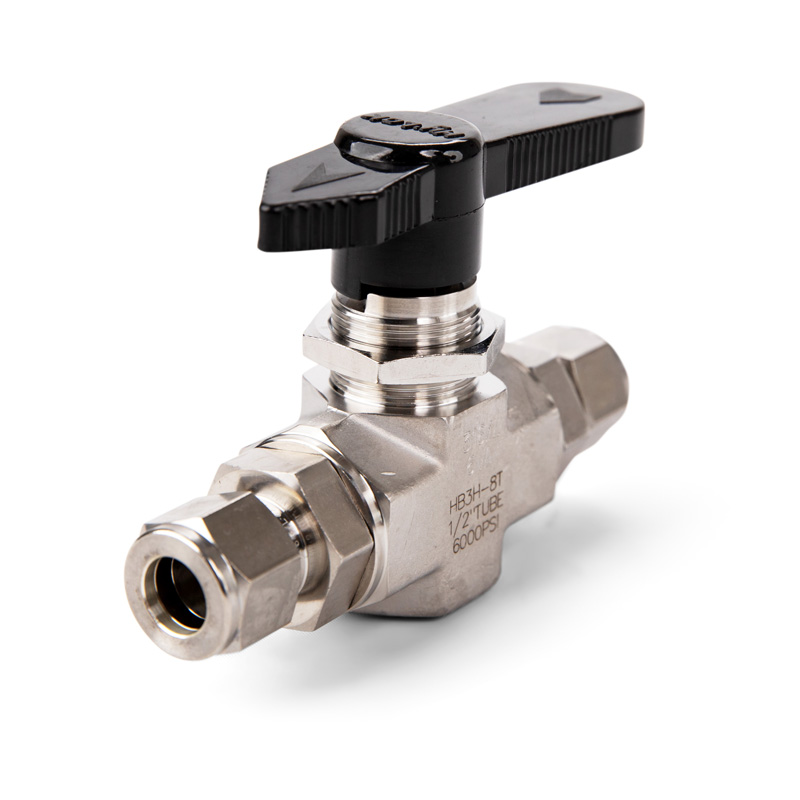

Такие фитинги называют LOK фитинги. На базе такого вида соединения промышленно выпускаются все виды фитингов, а также устройства для регулировки или перекрытия потока среды. Допустимо установить шаровые или игольчатые запорные краны и вентили.

 Основными недостатками данного метода является высокая стоимость самих фитингов (по сравнению с фитингами под пайку разница в стоимости может быть десятикратной), особенно при увеличении диаметра, а также специфика монтажа, связанная с необходимостью поворота гайки с применением определенного усилия. Как мы видим данный метод может быть очень актуален для своего спектра задач, но является дорогостоящим для монтажа магистралей и габаритных систем. При монтаже магистралей уверенно уступает монтажу с применением пайки.

Идеальным методом монтажа можно считать сочетание вышеизложенных методов в зависимости от условий монтажа, особенностей конструкции трубопроводной сети, требований к внешнему виду и пр. В результате получится добиться высокого качества работ и оптимизации финансовых затрат на реализацию проекта.
