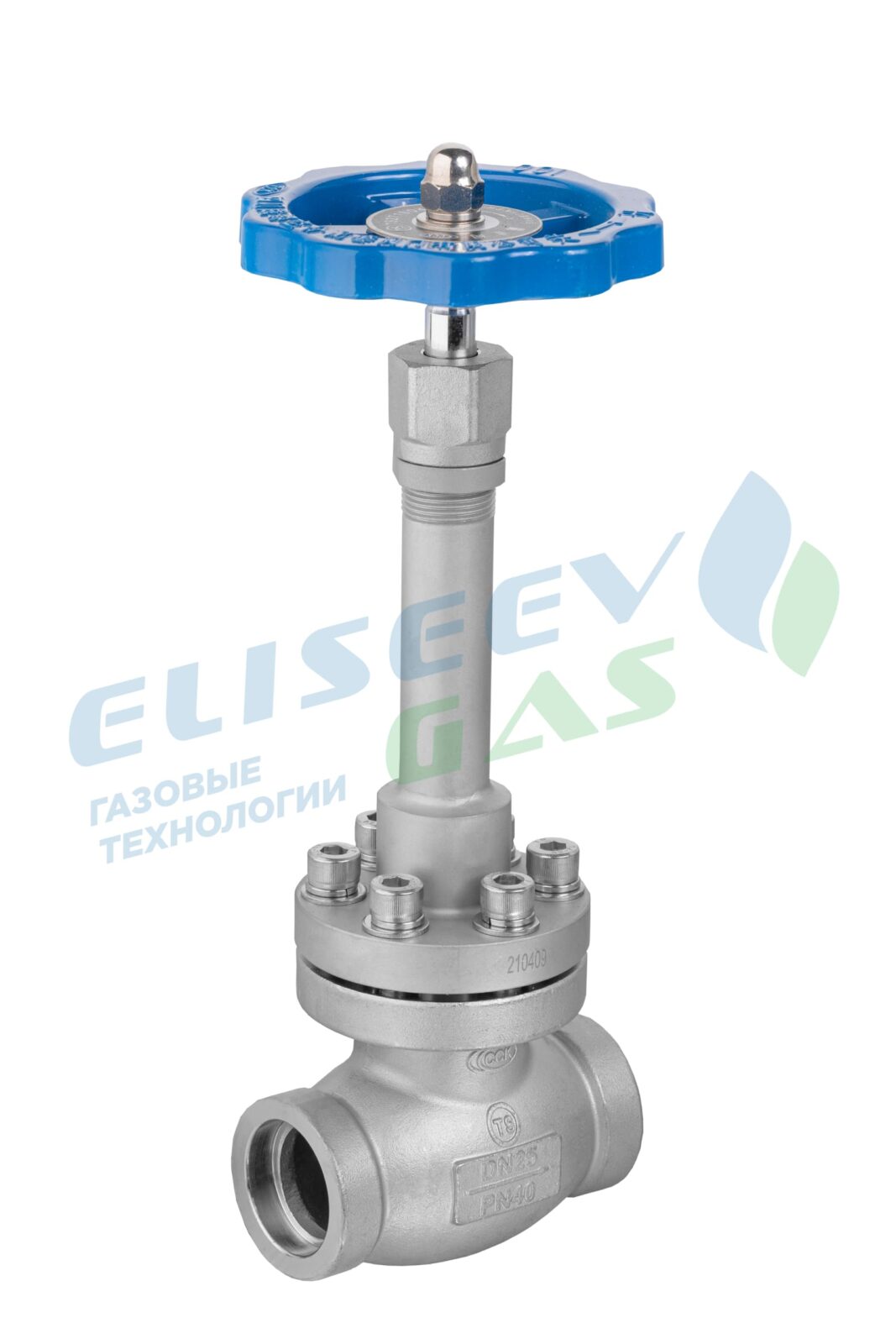

Диаметр — 10mm-100mm
Рабочая температура — -196 ~ +80 С
Тип соединения — сварка
Применяемые среды — LOX, LIN, LAr, LNG
Номинальное давление — 4 МПа
Бренд — CCK
| Материал | ||
|---|---|---|
| Части | ASTM | ГОСТ |
| Корпус | A351СF8 | 10Х18Н9Л |
| Крышка | A276304 | 08X18H10 |
| Шток | A276304 | 08X18H10 |
| Золотник | A276304 | 08X18H10 |
| Уплотнения седла | PTFE c содержанием углерода 25% | |
| Уплотнение корпуса | PTFE | |
| Проверка и испытание | API STD 598 | API 6D |
| Характеристики моделей | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | Dn, мм | Размеры, мм | Вес, кг | ||||||||
| H | h | L | b | D0 | D1 | D2 | CV | ||||
| T325DA10 | 10 | 214 | 206 | 70 | 8 | 80 | 25 | 14.5 | 2 | 1.3 | |
| T325DA15 | 15 | 214 | 206 | 70 | 8 | 80 | 30 | 18.5 | 4 | 1.4 | |
| T325DA20 | 20 | 255 | 243 | 90 | 8 | 100 | 38 | 25.5 | 7 | 2.0 | |
| T325DA25 | 25 | 255 | 243 | 90 | 8 | 100 | 45 | 32.5 | 10 | 2.2 | |
| T325DA32 | 32 | 286 | 270 | 110 | 8 | 120 | 52 | 38.5 | 18 | 3.2 | |
| T325DA40 | 40 | 286 | 270 | 110 | 8 | 120 | 60 | 45.5 | 28 | 4.5 | |
| T325DA50 | 50 | 337 | 312 | 140 | 10 | 160 | 72 | 57.5 | 44 | 7.2 | |
| T325DA65 | 65 | 339 | 316 | 170 | 15 | 200 | 90 | 76.5 | 75 | 10.2 | |
| T325DA80 | 80 | 436 | 401 | 200 | 15 | 240 | 102 | 89.5 | 113 | 14 | |
| T325DA100 | 100 | 442 | 404 | 220 | 15 | 300 | 130 | 110 | 176 | 23 | |
