Продукционный испаритель и испаритель подъема давления

Газификатору нужны целых два испарителя! Первый и самый важный испаритель для всех криогенных резервуаров – испаритель подъема давления. Он необходим для того чтобы создать давление с которым криогенная жидкость будет покидать криогенный резервуар.

Принцип работы

Конструкция криогенных резервуаров всегда учитывает, что выход на линию подъема давления располагается в самой нижней допустимой точке газификатора (не ниже уровня несливаемого остатка). Испаритель подъема давления должен располагаться ниже уровня жидкости в сосуде. Таким образом под действием обычной силы земного притяжения жидкий продукт «самотеком» поступает в испаритель, газ нагревается, испаряется, увеличивается в объеме и возвращается обратно в криогенный сосуд. Так как теперь это количество газа занимает намного больше места создается избыточное давление в верхней части сосуда (жидкость внизу газ наверху, как в бутылке). Это давление в дальнейшем позволит перелить жидкость в другую емкость или направить ее на продукционный испаритель, а потребитель получит газообразный газ на заданном давлении.

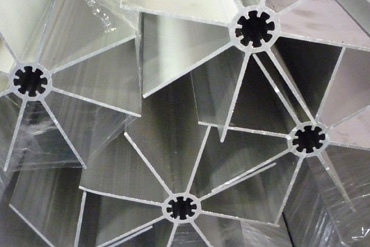

Испаритель подъема давления

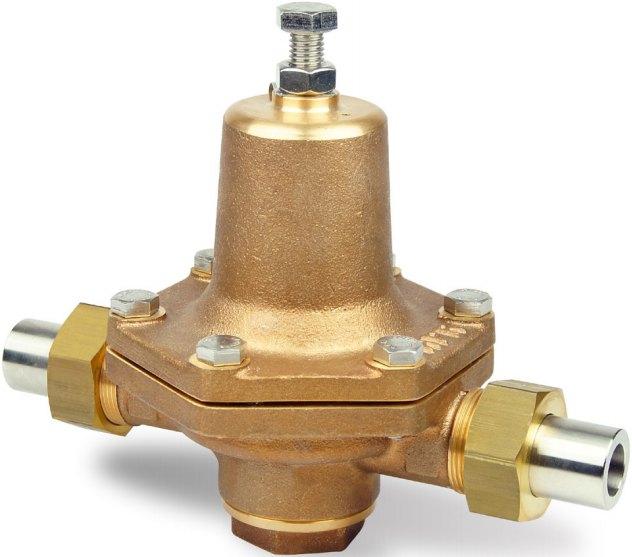

Важным спутником линии подъема давления является регулятор давления. Регулятор давления – настраиваемый пружинный клапан, открыт до настроенного давления. Он позволит линии подъема давления работать, испарителю – испарять до момента достижения настроенного давления. При достижения настроенного давления клапан регулятора закроется и давление прекратит свой рост. Вновь откроется при падении давления. Таким образом криогенные газификаторы становятся автономными источниками подачи газ на заданном давлении БЕЗ ИСПОЛЬЗОВАНИЯ электричества и дополнительных энергозатрат. Только законы физики.

Испаритель продукционный

Испаритель продукционный является характерной особенностью именно газификатора. (Испарители подъема давления есть на всех криогенных резервуарах.) Продукционный испаритель работает на потребителя газа. Будь то станок, горелка, бассейн с рыбой или реанимационная консоль госпиталя продукционный испаритель обеспечит газом всех в требуемом объеме в единицу времени. (производительность, объем газа в единицу времени – основная техническая характеристика продукционного испарителя).

Продукционные испарители всегда более производительны, чем испарители подъема давления. Самый маленький продукционный испаритель в вертикальном газификаторе объемом 195-210л. Его производительность составит скромные 9–10  нм³/ч. У стационарных газификаторов объемом 3,5,8,10 м³ наиболее распространены испарители производительностью от 100 до 1000 нм³/ч. На больших производствах могут быть установлены испарители и большей производительности. На производствах бесперебойной работы или в медицинских учреждениях продукционные испарители дублируют и монтируют параллельно, давая возможность работать поочередно. Это необходимо для того, чтобы удалить намерзший снег и лед, негативно влияющий на теплообменные свойства испарителя, а, соответственно, на его производительность.
